辦公室無線AP方案

解決方案
目  錄
第1章 網絡現狀與需求分析    3
1.1 需求分析    3
第2章 網絡整體架構設計    4
2.1 設計原則    4
2.2 基礎架構設計    6
2.3 智能無線系統    6
第3章 辦公大樓覆蓋方案    9
3.1 無線覆蓋示意圖    9
3.2 覆蓋示意設計    9
第4章 采用産品簡介    10
4.1 無線控制器WS 5302    10
4.2 無線接入點RG-AP220-SE    11


第1章 網絡現狀與需求分析
1.1 需求分析
    高性能需求
随着網絡上承載的應用系統越來越豐富，網絡的性能是至關重要的。因此要求構建網絡的組網技術必須是高帶寬的組網技術；無線網絡必須支持線速交換，以保證無阻塞的數據交換；另外從網絡結構設計上，需要考慮到一些高流量多媒體應用的分布式部署，以降低跨骨幹網的流量，提高網絡的性能。網絡設備須采用先進的硬件平台，能夠滿足未來3~5年的應用，滿足802.11n無線網絡大流量數據的需要。
    網絡安全需求
本網絡的信息點多，用戶複雜，信息點存在随意接入使用的問題，使得當前類似“沖擊波病毒”、“ARP攻擊”等病毒肆虐。據統計大約70%的安全事件發生在局域網內部，一個健壯的網絡應該提供必要的手段，建立內網的安全管理平台，對內網的用戶以及各種安全事件進行快速、有效地管理，禁止特定病毒的傳播以及由于病毒造成的流量擁塞。并且能夠在發生安全事件後有效、快捷地處理事故，追查到人，明确責任。
    可靠穩定性需求
可靠穩定的網絡平台，是應用業務系統得以實施和推廣的基石。随着信息化的進一步發展和深化，公司的經營活動将越來越依賴網絡，因此網絡的癱瘓或頻繁的故障将嚴重影響企業的正常經營、日常業務開展以及企業形象。網絡平台的設計必須從設備、網絡拓撲結構、網絡技術等幾個方面保證網絡的可靠穩定性。
    開放性的需求
系統設計必須開放靈活，采用開放的技術标準，避免出現系統互連障礙。
    管理性需求
系統的設計考慮到管理維護的便利性，設備采用基于SNAP-220标準的可網管産品，達到全程網管，降低了人力資源的費用，提高網絡的易用性、可管理性，同時又具有很好的可擴充性。同時能夠通過一整套管理系統進行全網無線的智能化集中管理。
第2章 網絡整體架構設計
根據閩東日報的應用需求，我們規劃出此次網絡建設的一些細節，期望通過一些技術手段和措施，建立适合閩東日報辦公大樓的應用系統的基本環境，為其建立資源共享、安全可靠的信息化基礎。
2.1 設計原則
    實用性和經濟性
系統建設應始終貫徹面向應用，注重實效的方針，堅持實用、經濟的原則，保護用戶的投資。
    先進性和成熟性
系統設計既要采用先進的概念、技術和方法，又要注意結構、設備、工具的相對成熟。不但能反映當今的先進水平，而且具有發展潛力，能保證在未來若幹年內占主導地位，保證網絡建設的領先地位，并随時進行擴展和升級。
    可靠性和穩定性
在考慮技術先進性和開放性的同時，還應從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面着手，确保系統運行的可靠性和穩定性，達到最大的平均無故障時間。
    安全性和保密性
在系統設計中，既考慮信息資源的充分共享，更要注意信息的保護和隔離，因此系統應分别針對不同的應用和不同的網絡通信環境，采取不同的措施，包括防火牆隔離、VPN技術、上網審計、系統安全機制、數據存取的權限控制等，銳捷網絡充分考慮安全性，針對各種應用，有多種的保護機制，如劃分VLAN、MAC地址綁定、配合ACL、NAT、802.1x認證機制、上網日志記錄等具體技術提升整個網絡的安全性。
    可擴展性和可管理性
為了适應系統變化的要求，必須充分考慮以最簡便的方法、最低的投資，實現系統的擴展和維護。為了便于擴展，對于核心設備必須采用模塊化高密度端口的設備，彙聚層能夠支持萬兆擴展，提供靈活的端口組合，接入層設備最好支持堆疊，便于将來升級和擴展。
另外全線采用基于SNAP-220标準的可網管産品，達到全程網管，降低了人力資源的費用，提高網絡的易用性、可管理性，同時又具有很好的可擴充性。
2.2 基礎架構設計

圖1 建議拓撲圖
2.3 智能無線系統
無線局域網（WLAN）已經成為各行業組網規劃中的重要組成部分和新趨勢。随着無線網絡應用規模逐漸擴大。越來越多的重要業務應用将承載在無線局域網上，人們不再滿足于簡單的移動數據訪問，移動語音、視頻監控、智能信号控制、空間定位等新興應用，正在不斷拉動着無線局域網技術的發展日新月異。
一直以來，無線局域網的構建是采用自治型無線接入點，每個無線接入點都是一個獨立的管理與工作單元，可以自主完成包括無線接入、安全加密、設備配置等在內的多項任務，不需要其他設備的協助，立即安裝、立即開通。對于快速部署中小型無線局域網，的确非常的有效而且節省投資。
随着無線局域網的規模逐步擴大，需要接入無線網絡中的使用者越來越多，搭建無線局域網需要的無線接入點設備的數量随之逐漸龐大起來。而傳統的自治型無線接入點産品是以個體工作為主要形式，缺乏相互之間的協作性，彼此之間無法進行高效溝通，如果網絡管理員需要對全網無線接入點設備進行管理，需要逐台進行配置和管理，不僅費時、費力、維護成本高，而且所有的無線網絡設備無法形成一個整體，也就無法具備整體協作的安全防禦能力，整個網絡的融合性逐漸顯得力不從心。
針對這一現狀，銳捷網絡推出了先進的“智能無線網絡”解決方案，在智能無線網絡解決方案組網架構中，包含智能無線接入點産品系列、智能無線交換機系列、智能無線網絡集中管理平台等産品，所有的智能無線接入點全部受到智能無線交換機的統一控管，這種新穎的組網架構将使得無線局域網的整體管理能力、安全防禦能力、集中流量瓶頸得到完全的改善，使得無線網絡的組網變得更加輕松、易管理。用戶僅需在原有的有線網絡架構上添加相關智能無線網絡解決方案産品，即可在不影響原有拓撲結構的前提下，快速完成方案部署，并即可擁有一個高管理性、高安全、高可用性的智能無線網絡。

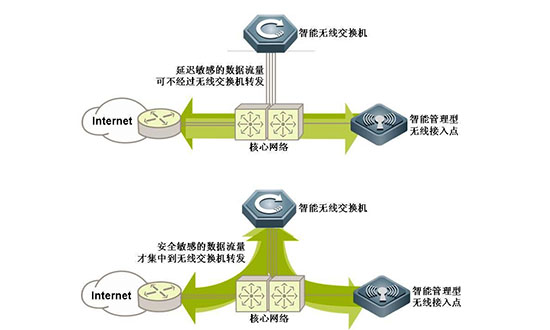

銳捷網絡“智能無線網絡”架構技術，通過智能無線局域網交換機WS系列産品的控制，智能無線接入點可具備根據不同用戶、不同應用類型、不同VLAN等方式來決定數據流量是否需要全部集中流經無線交換機，這樣不僅可以保持原有的無線交換機架構解決方案的優勢，更可以根據網絡的數據實際情況将時延敏感、流量較大的數據流分離到有線網絡直接處理，将管理控制報文、安全控制要求高的報文送交智能無線交換機處理，避免成為無線交換機的轉發瓶頸，這種解決方案将非常适合這樣的大規模的無線網絡環境使用。


智能無線架構帶來的另一個好處是非常靈活的組網。部署無線網絡，不能改變原有的有線網絡架構。采用智能無線網絡架構，隻需要在網絡中心機房放置智能無線局域網交換機，在接入層部署智能無線接入點，即可完成整網的部署。由于智能無線接入點本身并不保存配置，所有的控制指令都有智能無線交換機統一下發，因此無論無線接入點部署于任何的物理位置，都可以與處于網絡中心的智能無線交換機取得聯系并被控制，無論是初次安裝還是後續更換無線接入點，僅僅需要在需要部署的位置連入有線網絡，即可立即在智能無線交換機的控制下開始工作，使得整網的部署非常簡單和靈活。
    優秀的擴展性
智能無線網絡架構具有非常方便擴展的特性，比如，RG-WS-5302智能無線交換機産品初始默認标配就可以支持16個智能無線接入點AP-220系列産品的控制權，最高可支持64個智能無線接入點的控制權，用戶可以按照“按需配置，漸進擴展”思路來不斷增加智能無線接入點産品即可完成擴容，因此擴展無線接入點顯得非常容易；當AP-220系列智能無線接入點的規模超過64台之後，可以非常簡單的增加智能無線交換機WS系列産品，多台智能無線交換機形成智能集群體而同步信息，原有的無線交換機無需淘汰，非常适合大規模無線接入點的部署和後期的擴容需求。
    無需更改有線網結構
無線網絡并不是獨立的網絡，需要與有線網絡很好的融合在一起工作，因此，為了避免在規劃中的無線網絡部署影響到有線網絡的路由和VLAN等部署，采用智能無線網絡架構就可以做到無需更改有線網絡結構的目的。
在該網絡架構中，所有無線用戶的數據傳輸，是通過智能無線接入點AP-220系列産品與智能無線交換機WS系列産品之間建立的國際成熟的主流标準CAPWAP隧道技術來完成互連，無線用戶的VLAN無須在接入層和彙聚層存在。無線用戶的VLAN是可透過無線交換機在整個中心網絡機房和骨幹交換機互連互通，同時也非常方便進行擴展。智能無線接入點AP-220系列産品則可以放置于樓內需要部署的任何地方，無需用直接連接到智能無線交換機，他們之間可以輕松地通過跨越三層進行隧道數據交換。同時，無需擔心無線用戶的VLAN會破壞原有有線網絡的VLAN部署，所有工作可以在無線交換機上統一劃分，這對于樓宇無線網絡的集中管理帶來極大的便利性。
    帶寬控制與服務質量保證QOS
通過智能無線交換機WS系列的全局控制，可以很輕松地實現對每一台智能無線接入點AP-220系列上行帶寬、甚至每一個用戶的帶寬的控制。同時，針對不同的用戶業務類型（如語音通信），智能無線交換機可以集中設置定義不同的QoS隊列，比如将SIP和RTP協議可設定在高的隊列，而一般應用如http、ftp則可設定在較低的隊列。這樣将對于例如語音、視頻這種時延敏感的業務，将可以得到最佳帶寬與傳輸保證。
第3章 辦公大樓覆蓋方案
3.1 無線覆蓋示意圖


3.2 覆蓋示意設計
設備的選型根據所覆蓋區域用戶的密集程度和并發用戶的多少，采用802.11g或802.11n部署；無論選擇哪種方式覆蓋，在同一樓層多個頻段覆蓋，要采用交叉頻率覆蓋，可以采用的獨立互不幹擾的頻率為1、6、11；這樣才可以保證不會産生無線幹擾的問題；AP點部署的間隔大約25-40米左右；視現場的阻擋環境而定；即保證了最小的無線幹擾，有保證了無線覆蓋物盲點，同時，選擇的室內AP應該具備智能功率調整和信道自動選擇技術，可根據環境自動調整信道發射功率，避免無效發射和近距離大功率地面壓制，同時，智能信道選擇技術，可避免在同區域受到鄰近頻段設備的幹擾，避免因同頻幹擾導緻的工作不穩定和接收靈敏度下降
閩東日報辦公樓每層樓有10間左右辦公室，每間辦公室人數1到5人左右，如示意圖所示，為避免過大的AP功率造成對樓上樓下的無線信号幹擾，以及隐藏站點危害，建議每層樓部署兩台無線AP RG-220SE，覆蓋辦公室無線網絡，提供良好的無線體驗。同時配置一台無線控制器，統一對無線AP進行集中管理，支持後期的安全準入認證，提供較好的擴展性。
